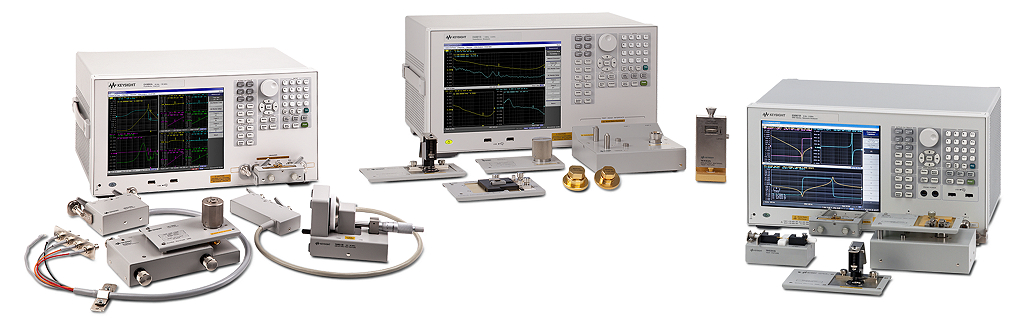

是德科技E4991B 阻抗分析儀-云帆興燁

主要特性與技術指標

 ? 3 種頻率選件：1 MHz 至 500 MHz/1 GHz/3 GHz，可升級

? ±0.65% 基本精度和 120 m? 至 52 k? 阻抗范圍（10% 測量精度范圍）

? 測量參數：|Z|、|Y|、θ、R、X、G、B、L、C、D、Q、|Γ|、Γx、Γy、θΓ、Vac、Iac、Vdc¹、Idc¹（1. 需要選件 001）

? 內置直流偏置（選件 001）：0 V 至 ±40 V，0 A 至 ±100 mA

? 10.4 英寸彩色 LCD 觸摸屏可顯示 4 個通道和 4 條跡線

 ? 數據分析功能：等效電路分析、極限線測試

? 介電/磁性材料測量（選件 002）：|εr|、εr'、εr''、tanδ(ε)、|μr|、μr'、μr''、tanδ(μ)

? 提供溫度特征測量（選件 007）和可靠的晶圓上測量（選件 010）

描述

E4991B 阻抗分析儀具有 1 MHz 至 3 GHz 的頻率范圍，可在寬阻抗范圍內提供 0.65% 的基本精度，并且內置 40 V 直流偏置源（選件 001）。等效電路分析功能支持 7 種不同的多參數模型，可幫助您仿真元器件的等效參數值。

3 種頻率選件（1 MHz 至 500 MHz/1 GHz/3 GHz）以及頻率升級選件使您可以根據當前的投資額度選購更適合的選件。

材料測量選件提供溫度特征分析功能（選件 007），并能夠直接得到介電常數和導磁率的讀數（選件 002）。

探頭臺連接套件（選件 010）可以在高達 3 GHz 的頻率范圍內提供精確的晶圓上或微型元器件阻抗測量解決方案。
