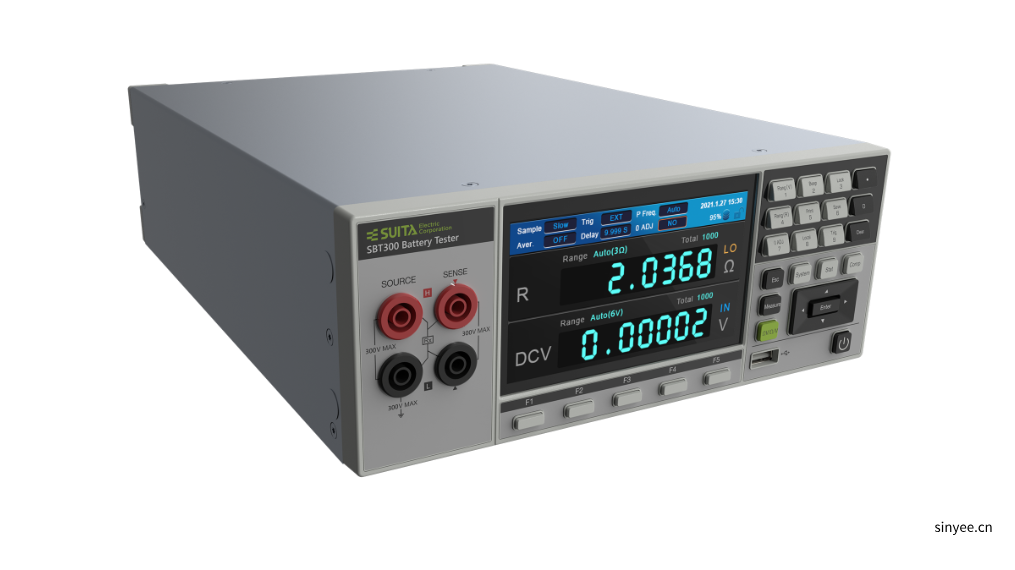

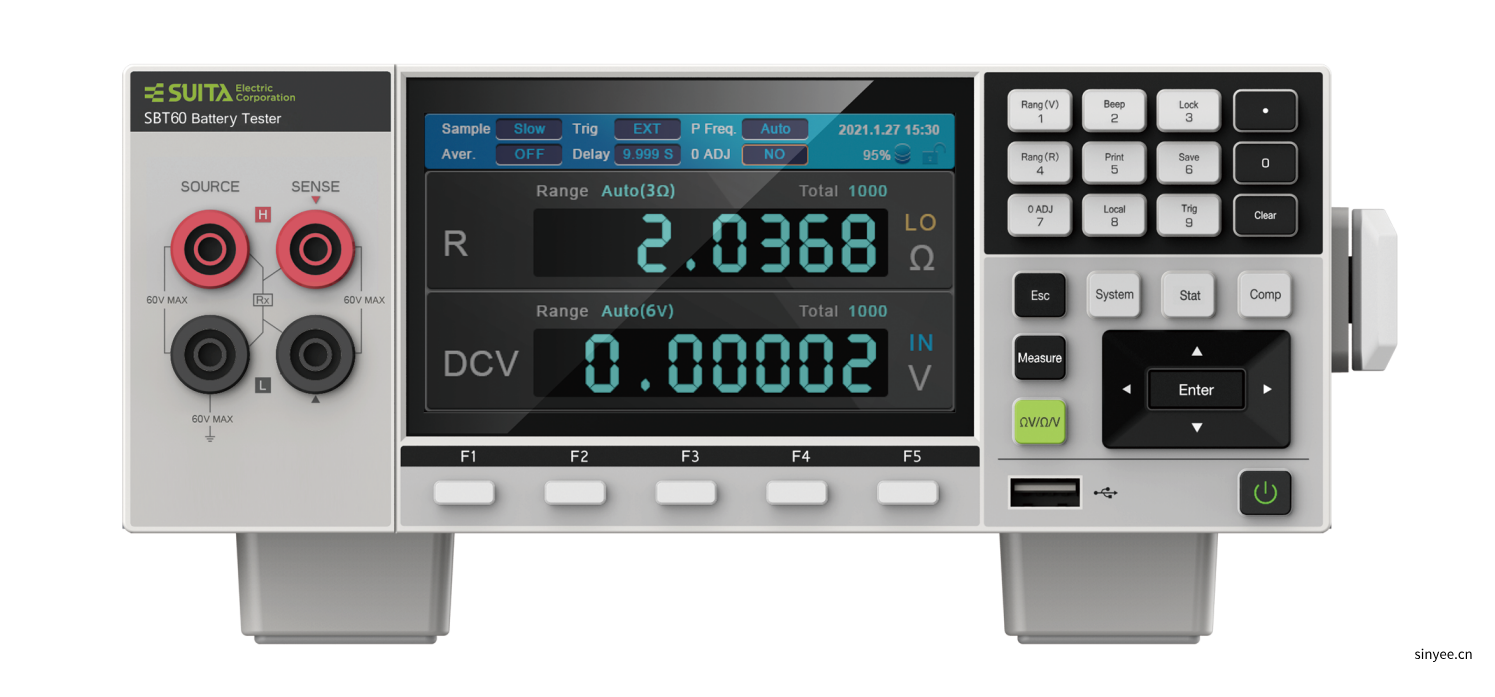

日本吹田電氣高精度電池測試儀SBT60/150/300系列-云帆興燁

高精度電池測試儀

描述
SBT60/300電池測試儀是一款高精度、高分辨率的電 池測試儀。廣泛應用于手機鋰電池、蓄電池以及動力 電池等各種電池的測試。 采用交流四端子測試方法，可更精準地測試電池的內 阻和電壓。內建比較器功能，可自動判斷電池參數是 否符合標準，以便統計合格率，適合各種電池的檢測 和分揀。


測量對象及用途
● 用于高壓電池組檢查
● 用于電池模塊檢查
● 用于大型(低阻抗)元件檢查
● 用于紐扣電池的高速量產檢查
● 用于燃料電池組測量
● 用于電池的研究開發測量 適用于手機/便攜式電子產品等的小型電池組的高速量產檢查
● 適用于小型元器件的高速量產檢查

功能優勢和特點
交流4端子法 阻抗測量使用的是交流4端子法，測量時能夠不受測試線的 配線阻抗影響。
高精度測量 電阻:±0.4%rdg.±5dgt. 電壓:±0.01%rdg.±3dgt.
高分辨率顯示 電阻:0.1μΩ 電壓:10μV

比較器功能
·電阻和電壓同時判斷電阻和電壓分別獨立的比較功能，可進行Pass/Hi/IN/Lo的 判斷。判斷結果可在畫面顯示、蜂鳴、外部I/O輸出。畫面顯 示能同時看到雙方的判斷結果。
·綜合判斷結果輸出 對于電阻和電壓除了各自的判斷結果之外，可向外部I/O 輸 出綜合判斷結果。
·兩種設置方法 可進行以下2種設置，Hi/Lo按照各自的上下限設置和按照 任意標準值的偏差(%)設置。
·手動比較 比較模式可分手動和自動，儀器默認自動比較。手動比較 時，只有在EXT I/O為ON時，輸出比較器結果，適用于腳踏 開 關或PLC控制等場合。
·四種蜂鳴聲 蜂鳴器設置包括OFF、HL、IN、BT1、BT2，BT1和BT2模式 下，IN或Hi/Lo可分別設置不同的蜂鳴聲。


統計功能
根據測量結果計算統計指標，繪制正態分布圖，觀察測量結 果的正態分布情況。


校正功能
用于補償儀器內部電路的偏置電壓或者增益漂移等，以提 高測試精度。校正分為自動和手動，在自動校正模式下，30 分鐘自動執行一次校正;手動模式下，可通過EXT I/O、通訊 命令手動執行校正。校正期間暫停測量處理，儀器默認自動 校正。


模擬輸出功能
SBT60/300電池測試儀可以進行電阻測量值的模擬輸出， 通過 將模擬輸出量接到記錄儀上，記錄電阻值的變化。方便 用于 使用數據采集儀進行長期記錄的測量和燃料電池的評 估等。

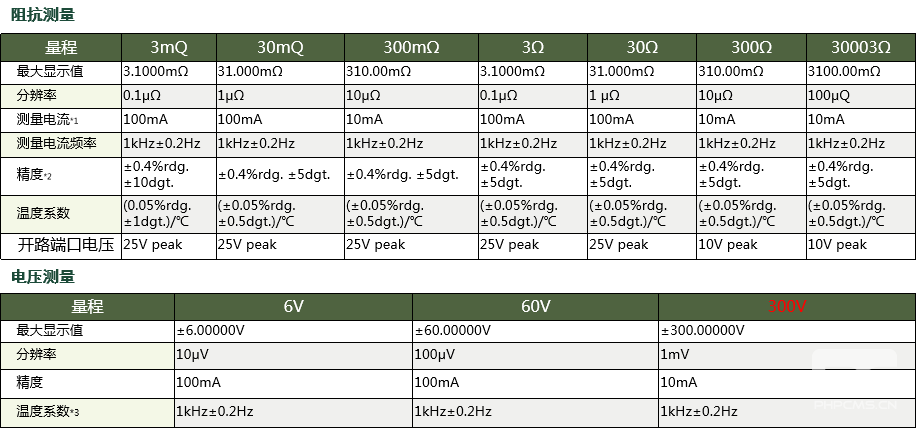

產品參數SBT300/60系列 高精度電池測試儀
