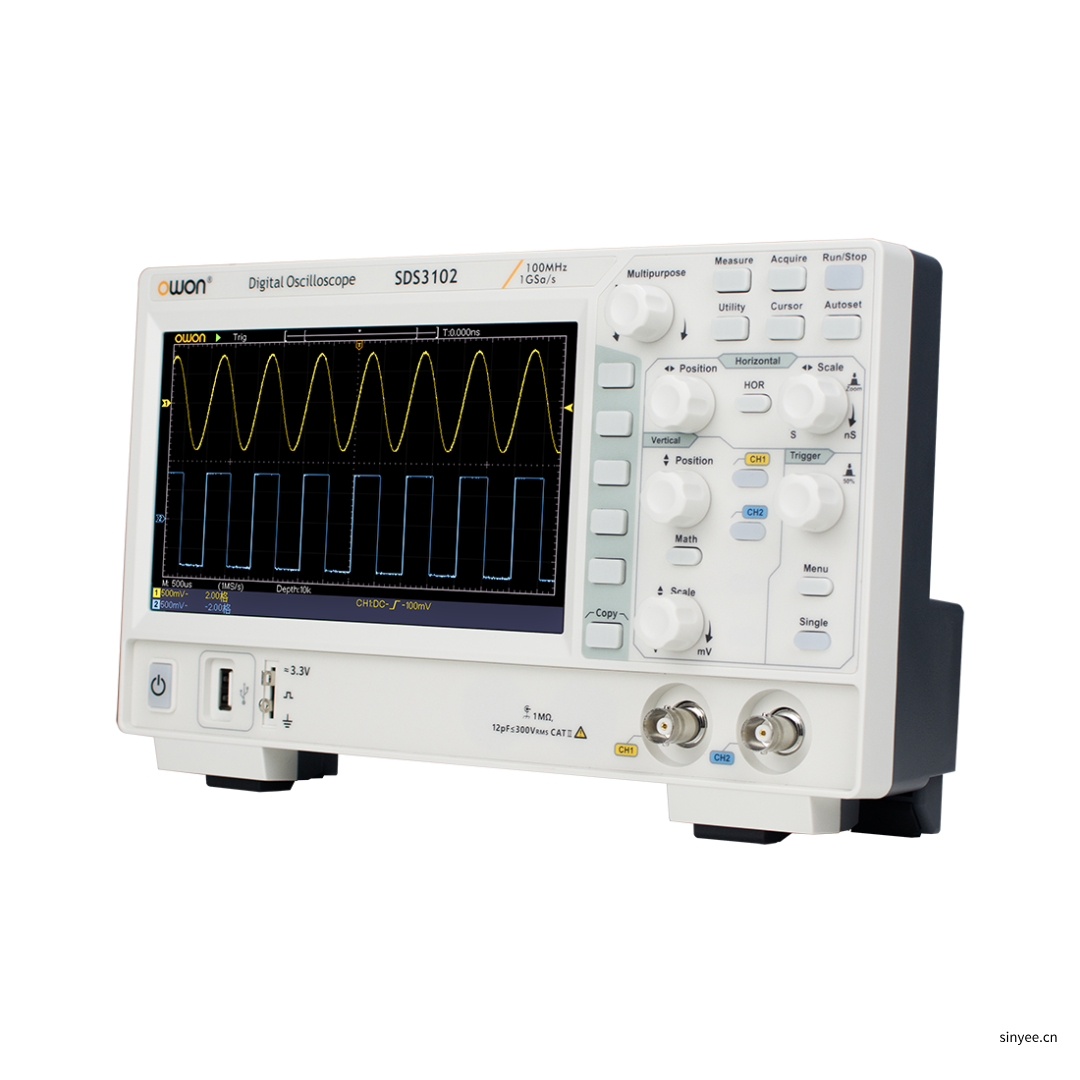

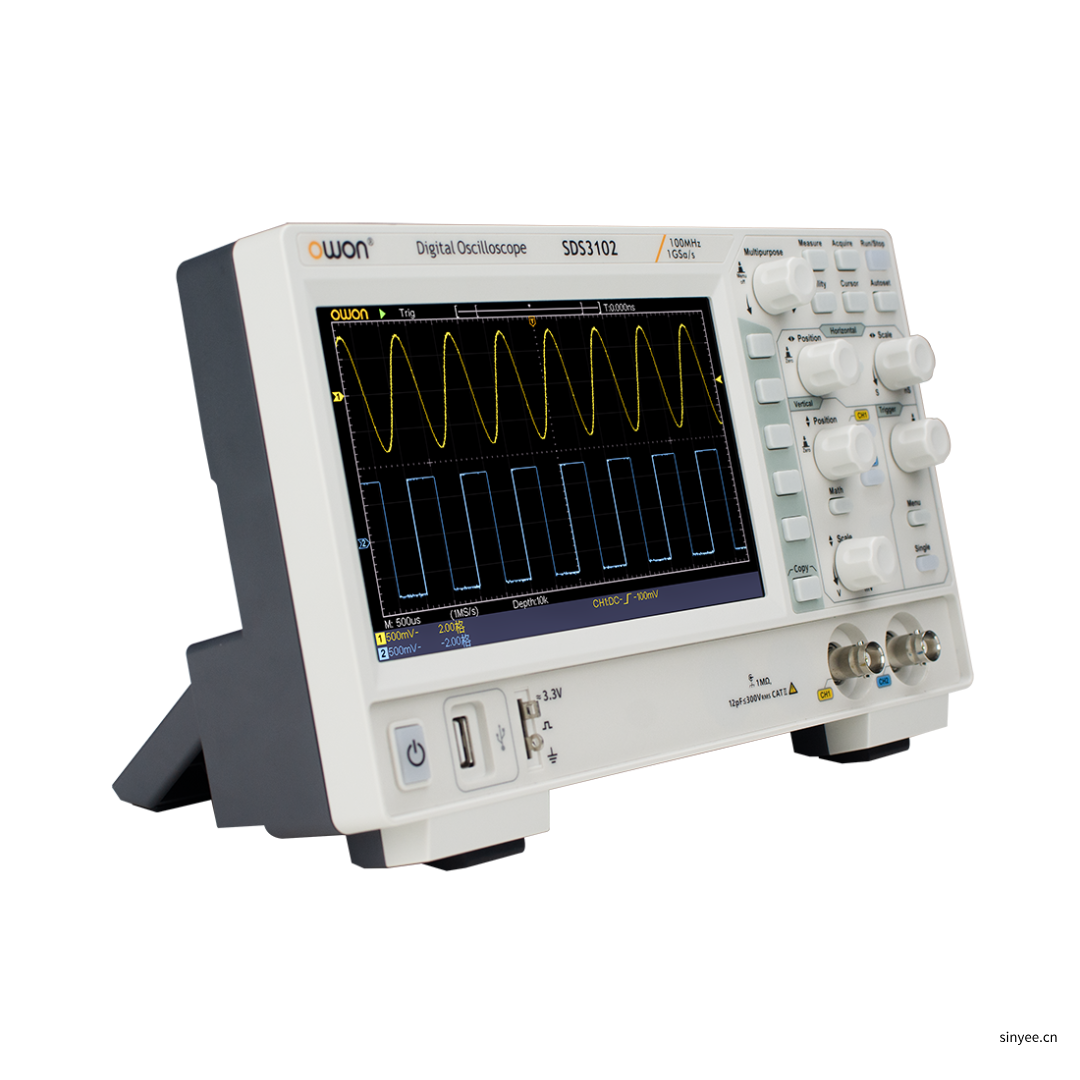

國產SDS3000系列雙通道數字示波器200MHz帶寬
型號：SDS3000系列
+ 100MHz 150MHz 200MHz帶寬
+ 雙通道，1GSa/s實時采樣率
+ 存儲深度20Mpts
+ 超薄機身，支持USB Type-c供電，方便戶外使用
+ 支持30種自動測量
+ 可保存設置 、波形、參考波形、CSV、圖片等多種數據格式
+ 內置6位高精度頻率計
+ 內置FFT頻譜分析功能
+ 支持PC上位機，支持標準SCPI遠程控制指令
+ 7英寸高清TFT液晶顯示
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
產品描述
技術參數
型號 | SDS3102 | SDS3152 | SDS3202 |
帶寬 | 100MHz | 150MHz | 200MHz |
通道 | 雙通道 | ||
實時采樣率 | 1GSa/s | ||
采樣方式 | 普通采樣、峰值檢測、平均值 | ||
輸入耦合直 | 直流、交流、接地 | ||
輸入阻抗 | 1MΩ±2%，與12pF±5pF 并聯 | ||
探頭衰減系數 | 1X，10X，100X，1000X | ||
存儲深度 | 20M | ||
掃速范圍（S/div） | 2ns/div～1000 s/div按1～2～5進制方式步進 | ||
靈敏度(伏/格)范圍 | 2mV/div～10 V/div | ||
最大輸入電壓 | 400 V（DC + AC 峰值） | ||
位移范圍 | ±2 V (2 mV/div – 200 mV/div)； ±100 V (500 mV/div – 10 V/div) | ||
波形反向 | 支持 | ||
自動測量 | 周期、頻率、平均值、峰峰值、均方根值、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲A→B上升, | ||
數學運算 | ＋, －, ×, ÷, FFT | ||
存儲波形 | 16 組波形 | ||
觸發模式 | 邊沿、 視頻、脈寬、斜率 | ||
通信接口 | USB2.0， 支持U盤存儲 | ||
頻率計 | 支持 | ||
光標測量 | 光標間電壓差(△V)、光標間時間差(△T) | ||
李沙育圖形 | 帶寬：滿帶寬；相位差：±3 degrees | ||
顯示 | 7英寸（800 x 480）LCD | ||
電源電壓 | Type-C供電口；DC：5V 3A | ||
尺寸 (W x H x D) | 260 mm x 160mm x 78 mm | ||
重量 | ≈ 1.1公斤 | ||
