Spirent TestCenter （中文教程）操作指南 - Command Sequencer基本操作

  在日常測試中，很多工程師都會面臨著一些復雜的有交互的測試場景。Spirent TestCenter 中有一個非常方便的功能— Command Sequencer。靈活使用Command Sequencer能夠讓測試工程師非常方便的實現復雜而又有交互的測試用例，并且在圖形界面上完成自動化測試，提高測試效率，擴展測試靈活性。

  Spirent TestCenter的Command Sequencer可以讓你在測試中加入動態交互的操作，并且自動判斷結果。在 Command Sequencer中有一個控制命令列表，用戶可以直接從里面選取需要的控制命令，按順序運行，它還支持加入循環和各種條件判斷。在Command Sequencer的幫助下，用戶不需要熟悉編程語言和語法，通過選擇命令，雙擊命令彈出的參數設置，就可以很方便的生成一套靈活的交互測試例。通過對配置的保存，再次調用測試例或者進行配置調整也變得非常方便。

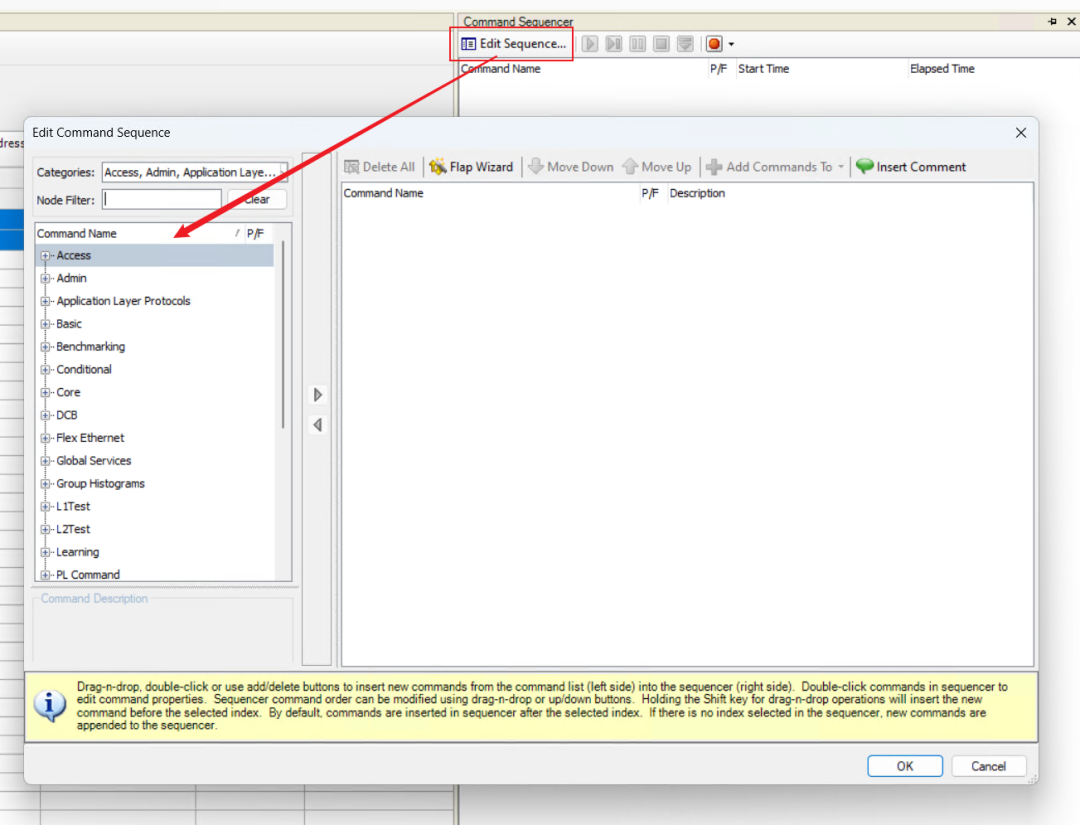

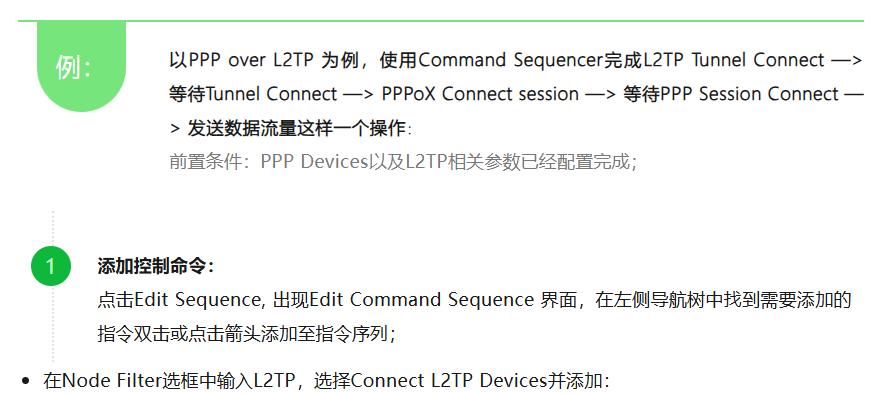

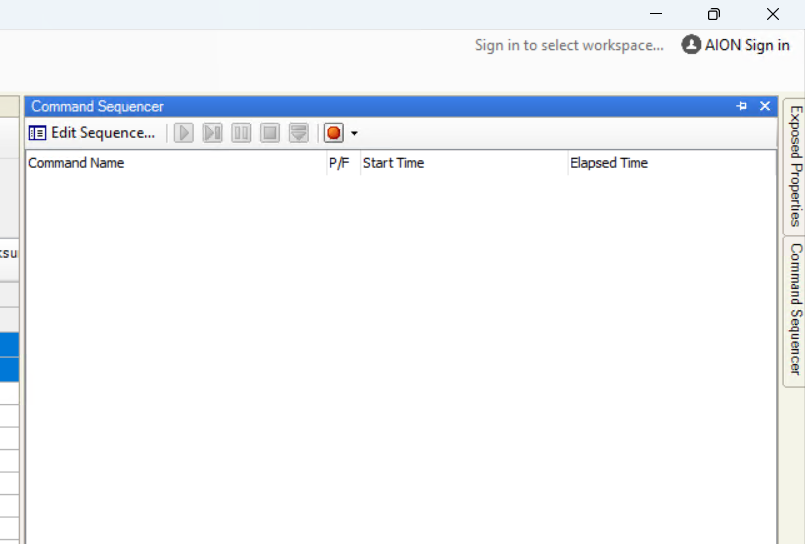

點擊Edit Sequence, 出現Edit CommandSequence 界面，界面的左側會顯示所有的控制命令。

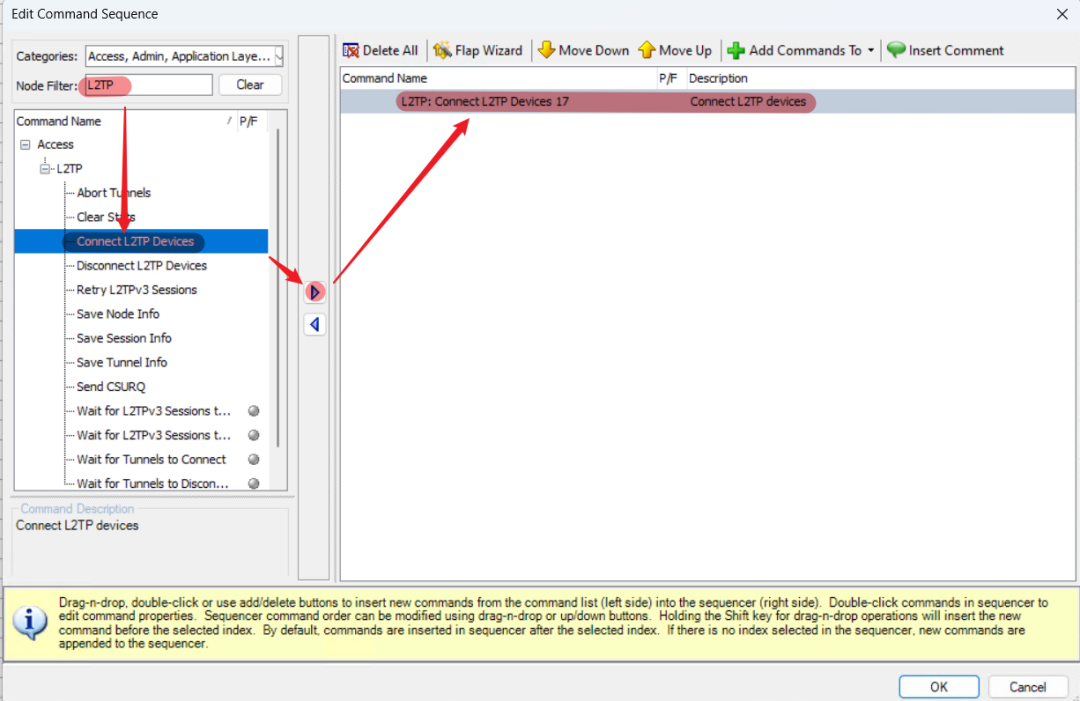

    --選中控制命令，按向右按鈕加入命令列表；



     --雙擊控制命令，對控制命令的相關參數進行相應的調整和修改；





--增加判斷條件，選擇Wait for Tunnels to Connect并添加：

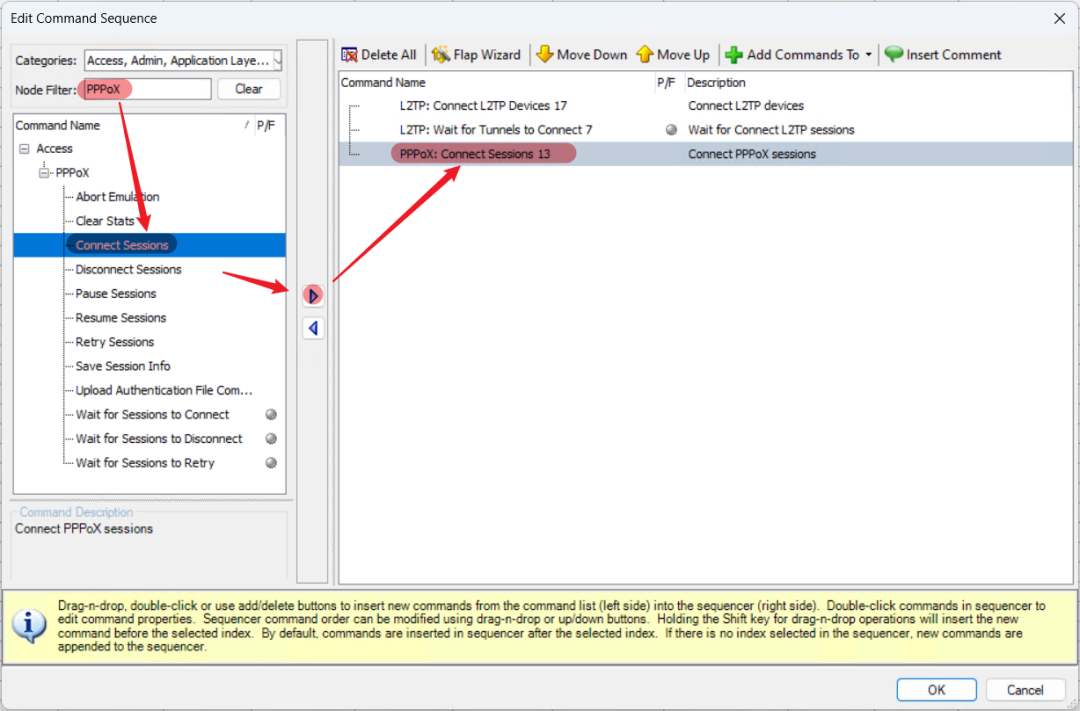

--在Node Filter選框中輸入PPPoX，選擇Connect Sessions并添加：

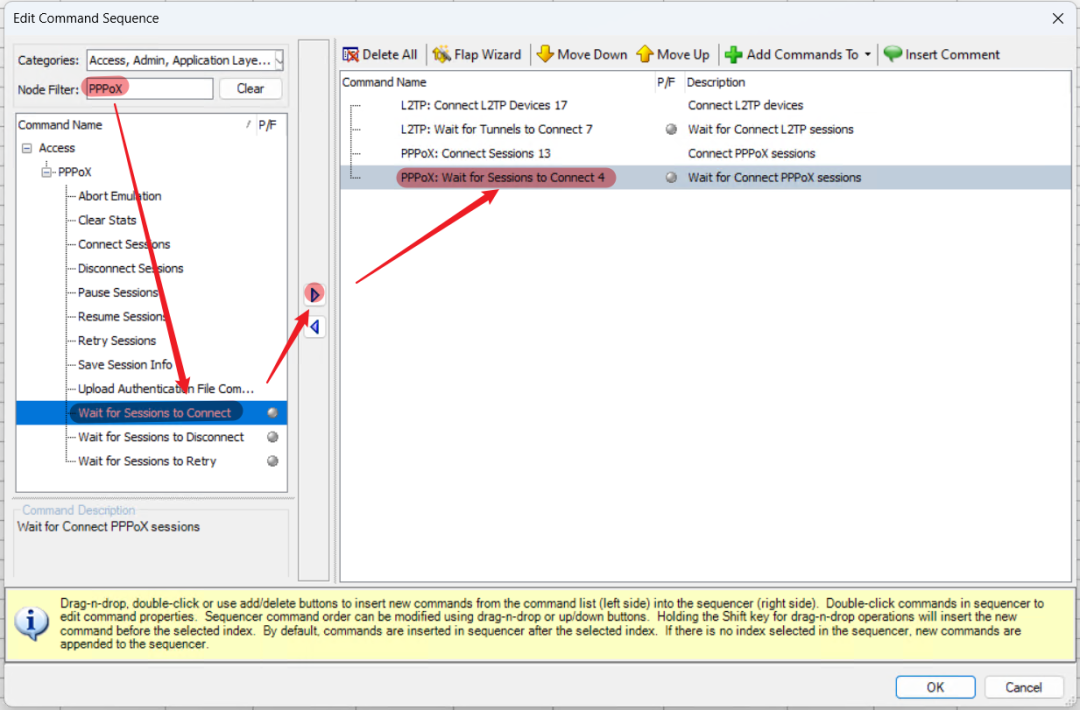

--增加判斷條件，選擇Wait for Sessions to connect并添加：

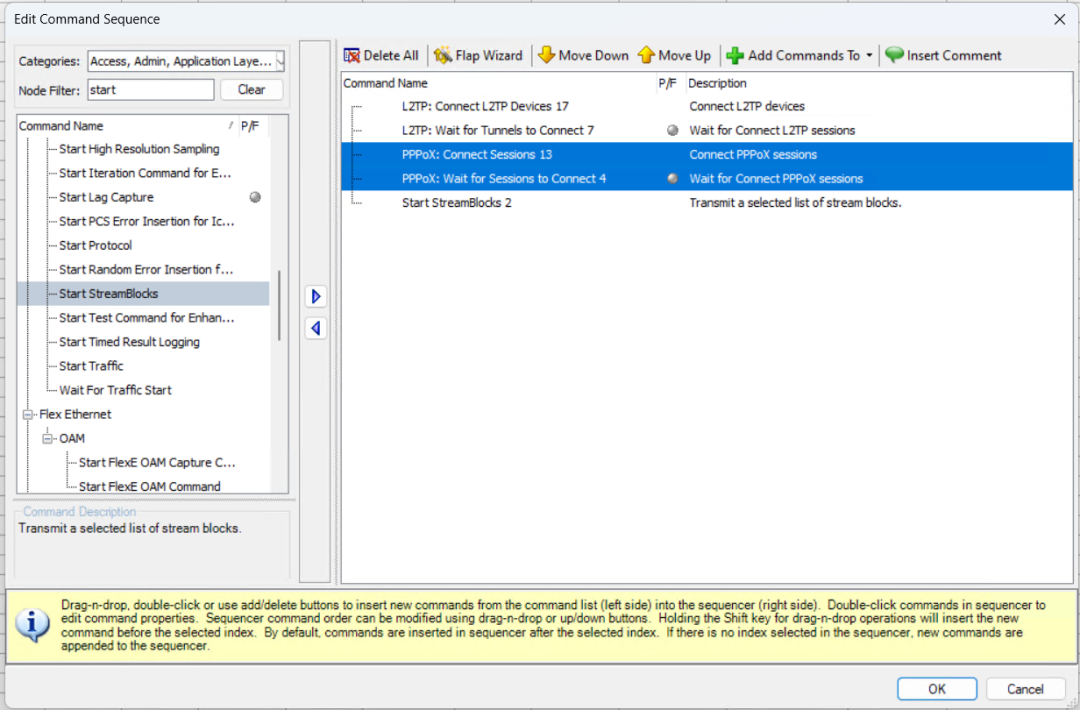

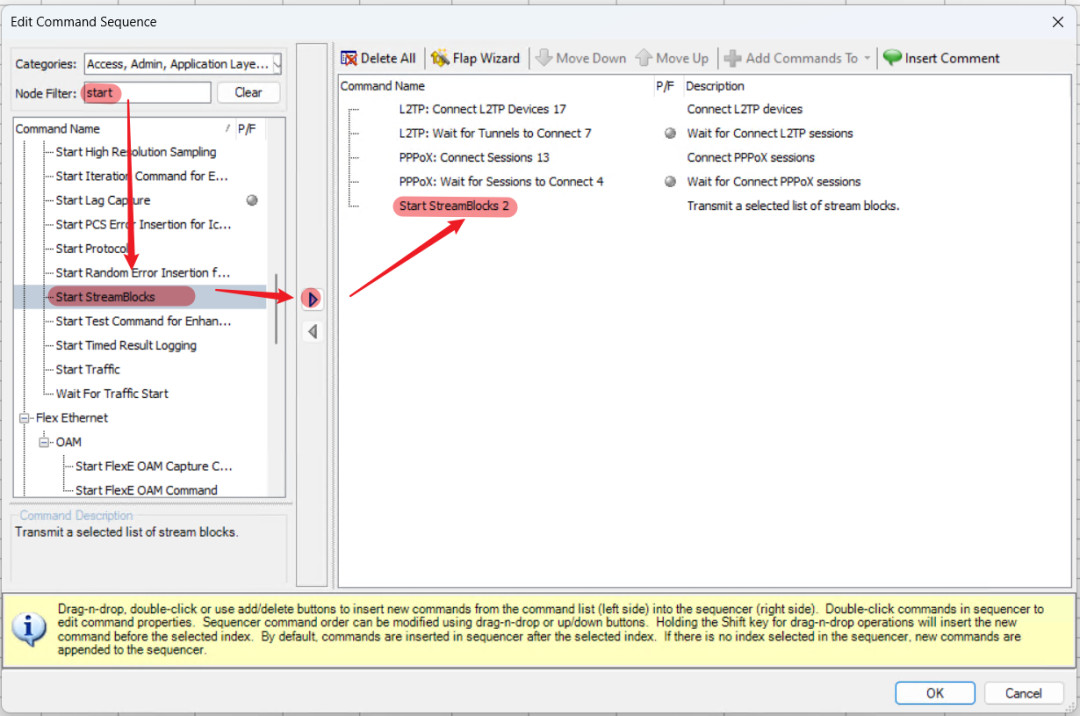

--在Node Filter選框中輸入start，選擇Start StreamBlocks并添加：

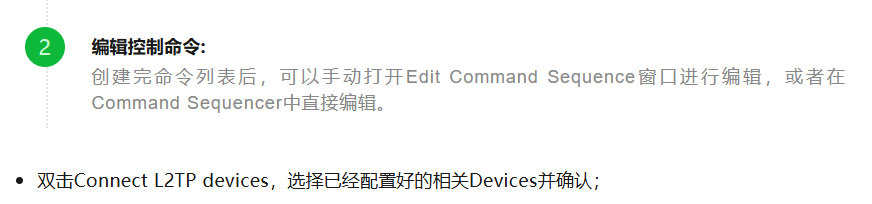

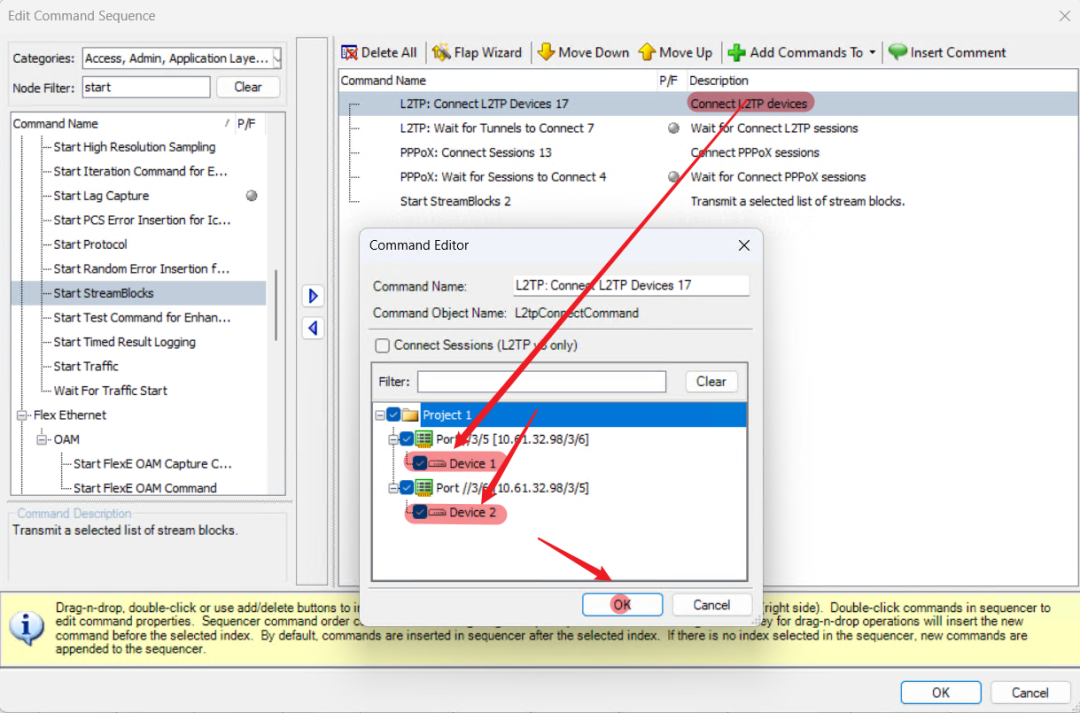

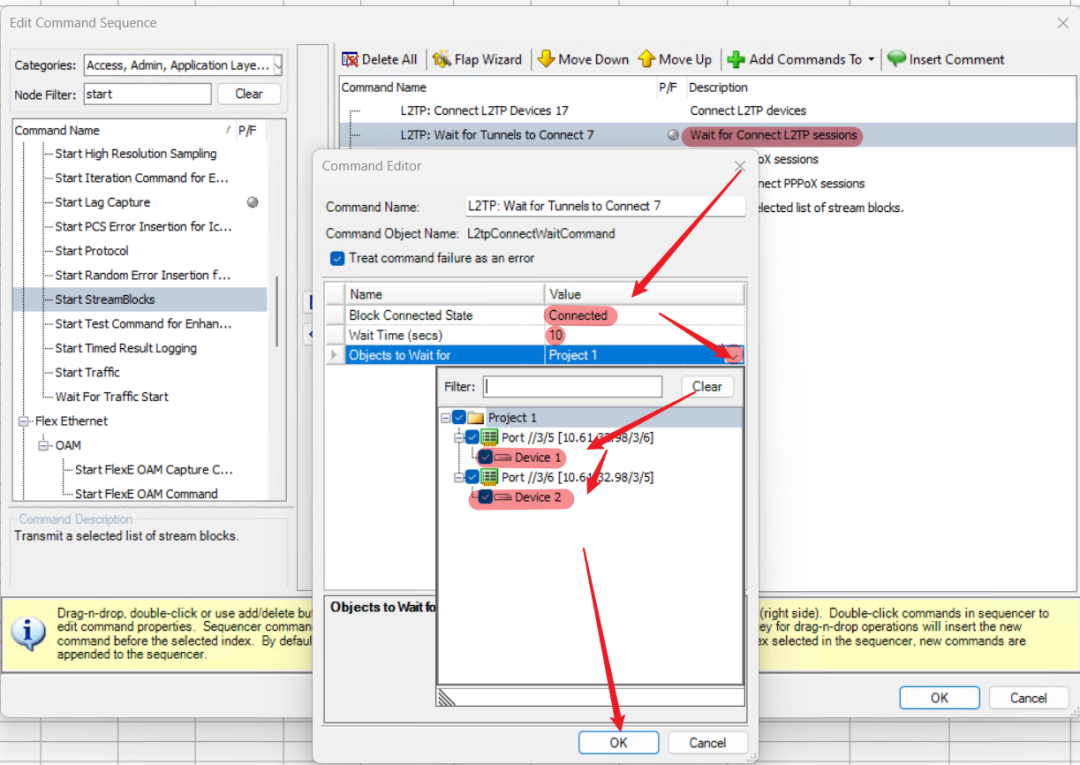

--雙擊Wait for Connect L2TP sessions，設置等待的L2TP狀態為Connected超時時間為10s以及等待的主體Devices并確認；


--使用上述方法同樣設置PPPoX的 Connect sessions以及Wait指令；

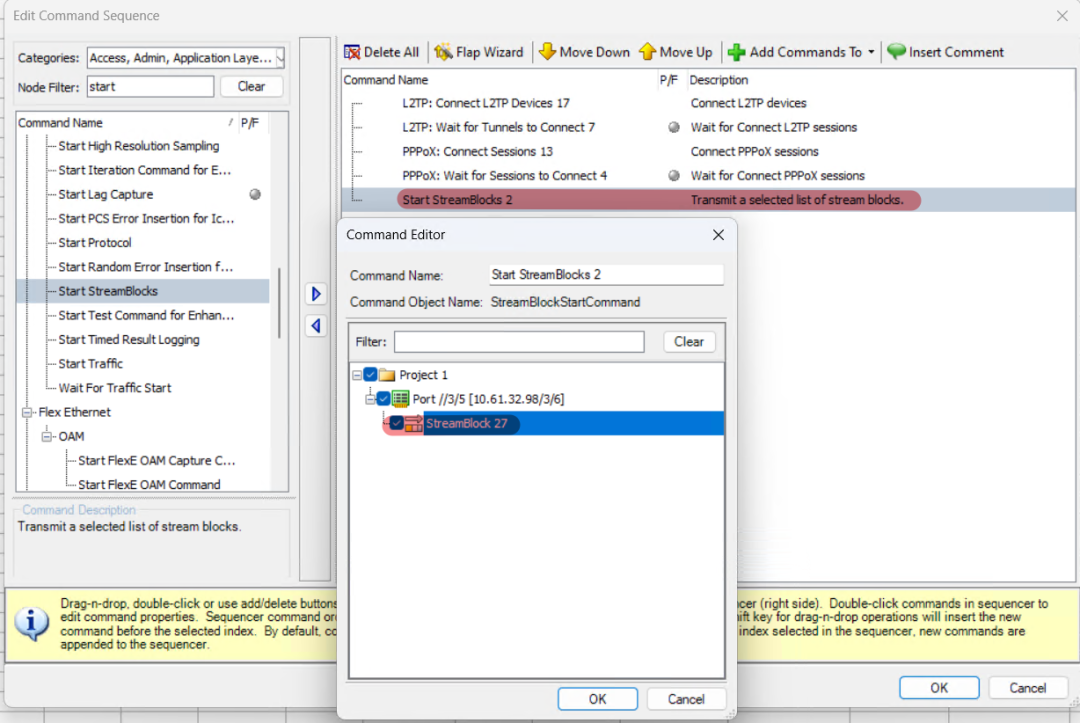

--雙擊Start StreamBlocks，勾選需要發送的StreamBlock；

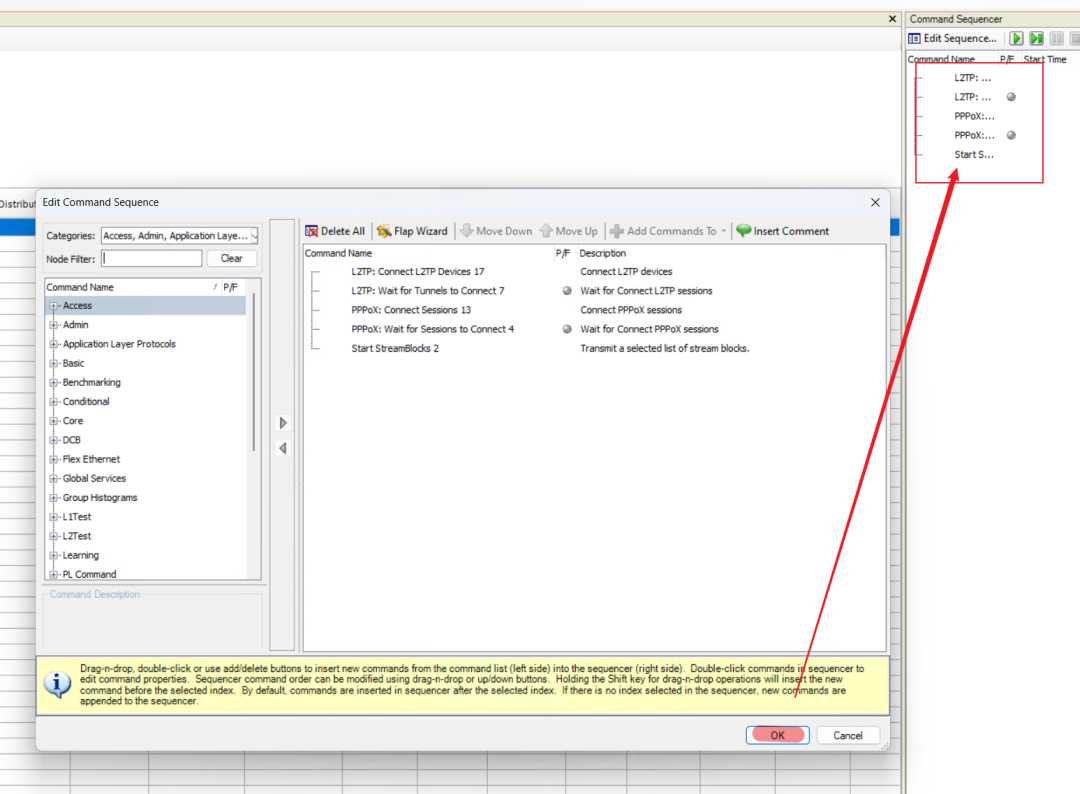

--點擊OK完成Command Sequencer配置；

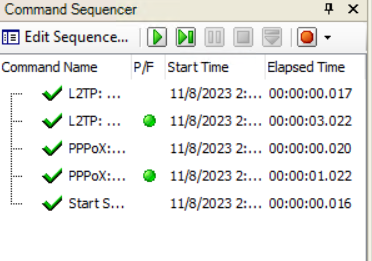

通過上面的方法，我們就可以使用Command Sequencer完成一個完整的測試了。

通過將命令列表進行不同組合，更可以衍生出更豐富的測試例。
