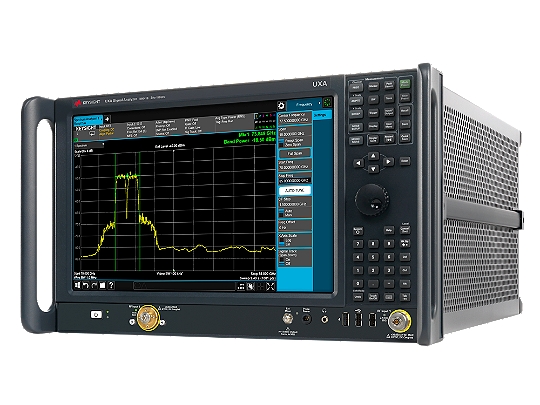

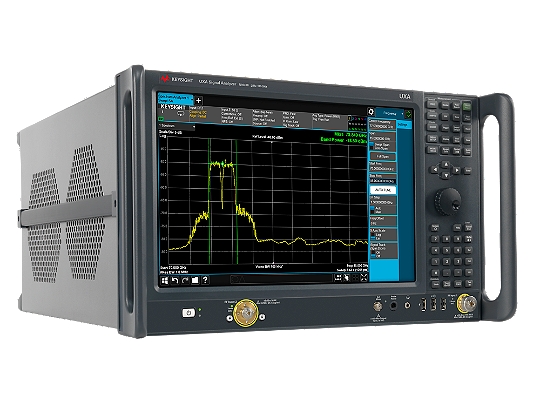

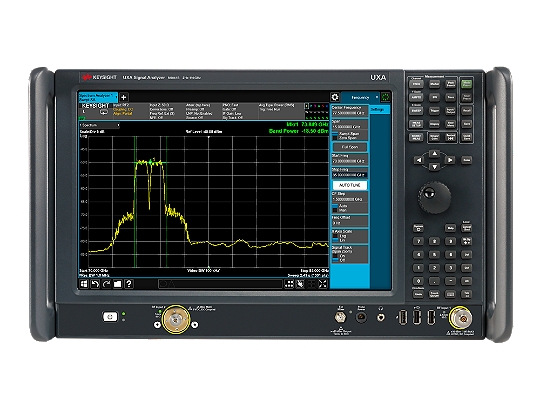

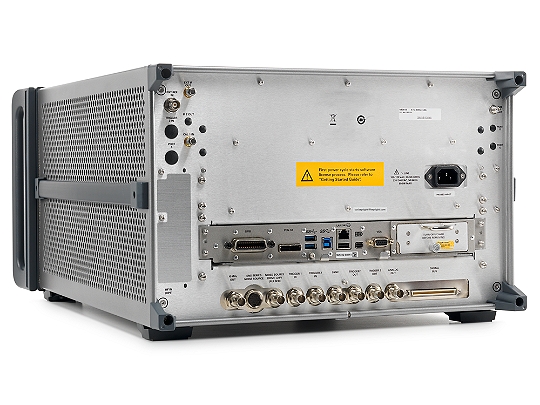

是德科技N9041B UXA 信號分析儀-云帆興燁

頻率選件

90, 110 GHz, Mixers to 1.1 THz

標準衰減器衰減范圍

70 dB

標準衰減器步進

2 dB

實時帶寬選件

255 MHz

1 GHz 時的 DANL

-174 dBm

最大分析帶寬

1 GHz

1 GHz 時，1 MHz 頻偏處的相位噪聲

-147 dBc/Hz

1 GHz 時，10 kHz 頻偏處的相位噪聲

-135 dBc/Hz

1 GHz 時，30 kHz 頻偏處的相位噪聲

-136 dBc/Hz

無雜散動態范圍

78 dBc

三階截獲（TOI），1 GHz 時

+22 dBm

最大實時帶寬

255 MHz

總體幅度精度

±0.19 dB

帶寬選件

25 MHz standard, 40 MHz, 1 GHz

應用——蜂窩

· GSM/EDGE

· LTE/LTE-Advanced

· NB-IoT

· W-CDMA/HSPA/HSPA+

應用——通用

· 89600 VSA 軟件

· 模擬解調

· 噪聲系數

· 相位噪聲

· 脈沖

· 實時頻譜分析

· EMI

· MATLAB

· Vector Modulation Analysis

應用——無線連通性

· Bluetooth? (BR/EDR/LE4.2/5.0)

· Short Range Communications (ZigBee, Z-Wave)

· WLAN 802.11(a/b/g/j/p/n/ac/ad/af/ah/ax)

100% 截獲概率的最短信號持續時間

3.517 μs

信掩比 > 60 dB 時的可檢測信號持續時間

3.33 ns

顯示視圖

· 密度

· 頻譜圖

· 密度頻譜圖

· PvT（功率隨時間的變化）頻譜

· PvT（功率隨時間的變化）頻譜圖

· PvT（功率隨時間的變化）

觸發

· FMT（頻率模板觸發）

· TQT（時間限定觸發）

· 電平

· 射頻猝發

· 線路

· 外置

· 周期

· Density

· Density Spectrogram

· PvT (Power vs Time)

· PvT (Power vs Time) Spectrogram

· Spectrogram

使用頻率模板觸發的應用軟件

· 89600 VSA 軟件

· 實時頻譜分析儀

· Pulse Measurement Application
