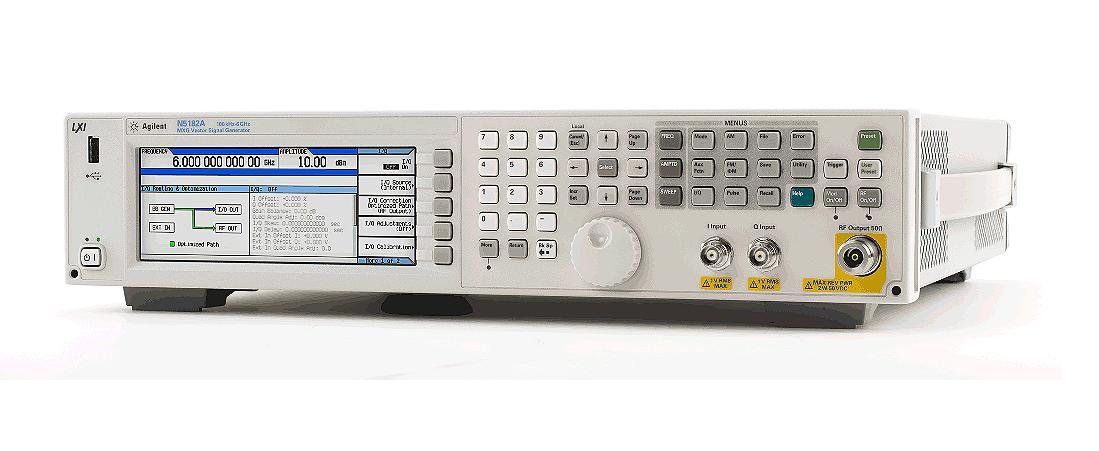

安捷倫N5182A MXG 射頻矢量信號發生器-云帆興燁

主要特性與技術指標

信號表征

? 100 kHz ～ 3 或 6 GHz
? 使用高度可靠、快速切換的電子衰減器，在 3 GHz 時 >+23 dBm
? W-CDMA 動態范圍：≤-73 dBc（輸出功率 +5 dBm）
? 在列表模式下，同時頻率、幅度和波形切換速度 ≤900 μs

調制和掃描

? AM、FM、?M 和脈沖
? ASK、FSK、MSK、PSK、QAM
? 在數字步進和列表掃描模式下，對頻率、功率和波形進行同步切換

基帶生成和信號生成

? 具有實時均衡的 100 MHz 內置 I/Q 基帶發生器，以實現出色的 EVM 性能
? 高達 64 MSa 回放存儲器和 800 MSa 存儲器
? 生成參考信號：LTE、HSPA+、WiMAX?、WLAN、DVB-H、DAB、MATLAB 等 – 信號生成
? 使用數字 I/O、MIMO 衰落和射頻至射頻衰落以及N5106A PXB 基帶發生器和通道仿真器完成多通道基帶生成

自動和通信接口

? 100BaseT LAN、LXI B 類標準、USB 2.0 和 GPIB
? SCPI 和 IVI-COM 驅動程序
? 向后兼容所有的 ESG、PSG、8648 信號發生器及其它廠商生產的信號發生器

描述

專為要求嚴苛的制造生產線而設計

N5182A MXG 矢量信號發生器在兩個機架單元中（2RU）中提供頻率、幅度與波形快速切換、高功率（使用電子衰減器）、高可靠性，針對蜂窩通信和無線連通性元器件的制造進行了優化。 MXG 矢量信號發生器可增加吞吐量、改進測試良率、延長正常運行時間并節省機架空間，從而使您的投資更具價值。憑借可擴展的射頻和基帶性能，它能夠輕松地進行配置，以滿足您的特定測試要求。
為今后的元器件設計提供一流的射頻性能
憑借高功率和失真性能的最佳組合，MXG 矢量信號發生器可確保精確的元器件設計驗證。與靈活的信號生成工具結合使用時（例如 Signal Studio 軟件），低 ACLR（對于 1 個載波 W-CDMA，+5 dBm 時為 -73 dBc）可使MXG 成為適用于 W-CDMA、WiMAX? 等技術的完整解決方案。
最大程度地延長正常運行時間
簡單的自我維護特性可以縮短維修與性能驗證的時間，借助可現場替換的組件將停機時間控制在 2 小時以內。
