keysight 14bit垂直采樣率，可遠程操控HD3系列示波器

隨時隨地，精準測量
HD3 系列是新一代 InfiniVision 示波器。HD3 引入了我們原本在高速 UXR 系列示波器上所采用的 高性能技術，可以執行精準測量，并且外形也更小巧便攜。 HD3 采用了全新架構設計，與同檔儀器相比，能夠更準確地分析設計中的各種信號。定制的 14-bit ADC 和超低噪 聲前端更是為這一系列示波器帶來了超高的垂直分辨率。這些功能特性確保您能夠進行更準確的測量，從而真實 地洞察產品內部的信號情況。 您可以使用內置帶寬濾波器獲得高達 16-bit 的分辨率，準確度極大提升（提高了 5 倍）。需要使用 1 GHz 的完整 帶寬？即使是在完整帶寬 1 GHz 下，您依然能夠獲得超高的準確度，顯示標度可以放大到 500 uV/ 格。

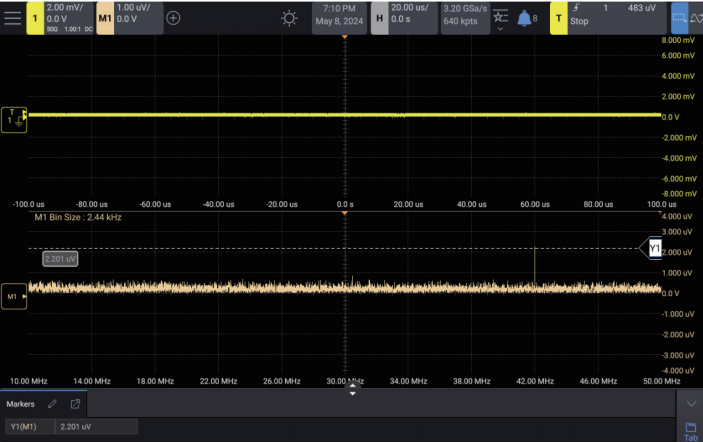

圖 1. HD3 示波器在 FFT 中非常清晰地捕獲到 2 uV、-100 dBm 的信號。如果把這個信號輸入市場上其他的示波器，受到示波器本底噪聲的影響， 您可能根本看不到信號。

定制技術，所向披靡
HD3 系列采用完全定制的核心器件，專門針對示波器測量進行了優化。研發團隊投入大量精力設計出了 一款全新的 14-bit ADC、一款全新的 ASIC，還有其他配套元器件和一種全新的信號傳輸架構。由于是親 自設計的這些元器件，而不是使用現成的元器件，因此我們的硬件運行速度更快、效率更高，因為它們是專門針 對示波器設計的。 這種新架構還包括深存儲器，每個通道都配有專用的存儲芯片（100 Mpts）。這意味著通道之間不存在交織采樣。 即使您開啟了全部 4 個通道，也仍然可以在每個通道上獲得該示波器的最大存儲深度和最高采樣率。 我們采用的新型定制 ASIC（MegaZoom 5）使得 HD3 成為同類產品中唯一一款通過硬件實現區域觸發、串行解 碼和模板測試等功能的示波器。 最后，借助定制硬件，我們還能夠構建新的定制軟件，例如我們的故障獵人應用。您只需運行故障獵人，就能輕 松檢測信號中的各種毛刺或錯誤！

功能豐富，得心應手
InfiniiVision 用戶界面讓您能夠非常靈活地操作儀器進行更深入的分析。我們不僅采用了原來只有在高性能示波器 上才配備的硬件，還給新 InfiniiVision 用戶界面增添了許多先進的功能。借助功能更豐富的菜單和用戶定制選項， 您可以定制示波器界面，滿足自身的特殊測試要求。自定義網格顯示、收藏夾欄和自動操作能幫助您更輕松地進 行深入分析并快速查看結果。 所有型號都可以通過即時許可證升級來升級帶寬或存儲器深度。所有升級都無需返廠實施。所有型號均提供如下 標配功能，而以往您需要花費數千美元才能獲得這些功能：
?頻率響應分析；
?故障獵人軟件；
?區域觸發；
?分段存儲器；
?MSO 許可證；
?模板測試；
?直方圖；
?FFT 等！

全新定制 ASIC：MegaZoom 5
通常，CPU 處理能力曾經是限制示波器波形捕獲率和響應能力的主要瓶頸。CPU 在處理內插、邏輯通道繪圖、串 行總線解碼以及測量等操作時，示波器的波形捕獲率、內存和采樣率會急劇下降。 InfiniiVision HD3 系列示波器配備了一個全新的 MegaZoom 5 ASIC。相比于此前 InfiniiVision 示波器中使用 的 MegaZoom 4，性能有了全面的提升。利用這個全新定制的 ASIC 架構，HD3 示波器能夠直接通過硬件完 成許多任務，而不是通過 CPU 在軟件中運行。由于這些功能在硬件中執行，HD3 只需最低限度的 CPU 支持。 MegaZoom 5 具有硬件串行解碼和硬件模板限值測試能力，能夠直接在顯示器上繪制模擬和數字?jǐn)?shù)據，還支持 GUI 操作，并且集成了 WaveGen 函數 / 任意波形發生器等儀器。 MegaZoom 5 的這些新功能特性與其支撐架構相輔相成，使我們的示波器能夠?qū)Ξa(chǎn)品內部的信號明察秋毫。

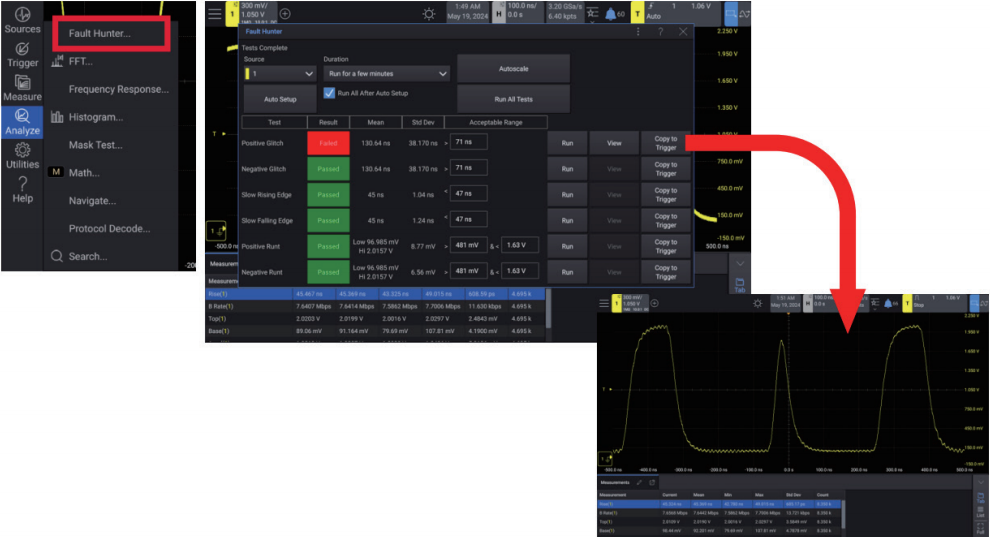

是德科技創新軟件：Fault Hunter ( 故障獵人）
Fault Hunter（故障獵人）是一款創新的專家級系統，專門用于數字系統的檢驗。它能夠根據用戶自定義的標準自 動評測信號特征，從而迅速找出錯誤并保存下來供您查看。它的功能非常靈活，您可以把測試時長設定為幾分鐘 到兩天之間。您可以在星期五下班時設置好被測器件，周一上午返回，即可查看完整的、數十億次的測試報告。
