MagnaDC 麥格納程控直流電源 XR系列

型號：MagnaDC XR系列

XR系列的設計旨在實現可靠性高，功率密度行業領先的2U（3 5英寸高）機架式程控電源的各種功率等級產品，包括：2 kW、4 kW、6 kW、8 kW以及10 kW。XR系列的特點在于實現了麥格納電子設備公司產

XR系列的設計旨在實現可靠性高，功率密度行業領先的2U（3.5英寸高）機架式程控電源的各種
功率等級產品，包括：2 kW、4 kW、6 kW、8 kW以及10 kW。XR系列的特點在于實現了麥格納電
子設備公司產品中最大的電壓范圍（5Vdc至10,000Vdc），并使用了標志性的電流饋電式功率
處理來提供強勁的功率轉換能力。此外，高精度編程和監控級別確保了電源測量的一致性，消
除了對外部功率計的需求。

在線咨詢

服務熱線 0755-83248861

產品描述

型號	1.5 kW	2.6 kW	4 kW	6 kW	8 kW	10 kW紋波
最大電壓 (Vdc)	最大電流 (Adc)						紋波1 (mVrms)	效能
5	250	N/A	N/A	N/A	N/A	N/A	50	84%
10	150	250	N/A	N/A	N/A	N/A	40	89%
16	93	162	250	N/A	N/A	N/A	35	89%
20	75	130	200	250	N/A	N/A	40	90%
25	60	104	160	240	N/A	N/A	40	91%
32	46	81	125	186	250	N/A	40	91%
40	37	65	100	150	200	250	40	91%
50	30	52	80	120	160	200	50	92%
60	25	43	66	100	133	166	60	93%
80	18	32	50	75	100	125	60	93%
100	15	26	40	60	80	100	60	93%
125	12	20	32	48	64	80	100	93%
160	9	16	25	36	50	60	120	93%
200	7.5	13	20	30	40	50	125	94%
250	6	10.4	16	24	32	40	130	94%
300	5	8.6	13.2	20	26.4	33.3	160	94%
375	4	6.9	10.4	16	21.3	26.5	170	94%
400	3.7	6.5	10	15	20	25	180	95%
500	3	5.2	8	12	16	20	220	95%
600	2.5	4.3	6.4	10	13.3	16.5	250	95%
800	1.8	3.2	5	7.5	10	12.5	300	95%
1000	1.5	2.6	4	6	8	10	350	95%
1250	1.2	2	3.2	4.8	6.4	8	375	95%
1500	1	1.7	2.6	4	5.3	6.6	400	95%
交流輸入電壓 (Vac)	每相輸入電流 (Aac)
UI (85-265 Vac, 1Φ)	21-7	N/A	N/A	N/A	N/A	N/A
UI2 (187-265 Vac, 1Φ)	N/A	16-12	N/A	N/A	N/A	N/A
208/240 Vac, 3Φ	6	11	16	24	32	39
380/415 Vac, 3Φ	5	8	11	16	19	22
440/480 Vac, 3Φ	4	6	9	14	17	19

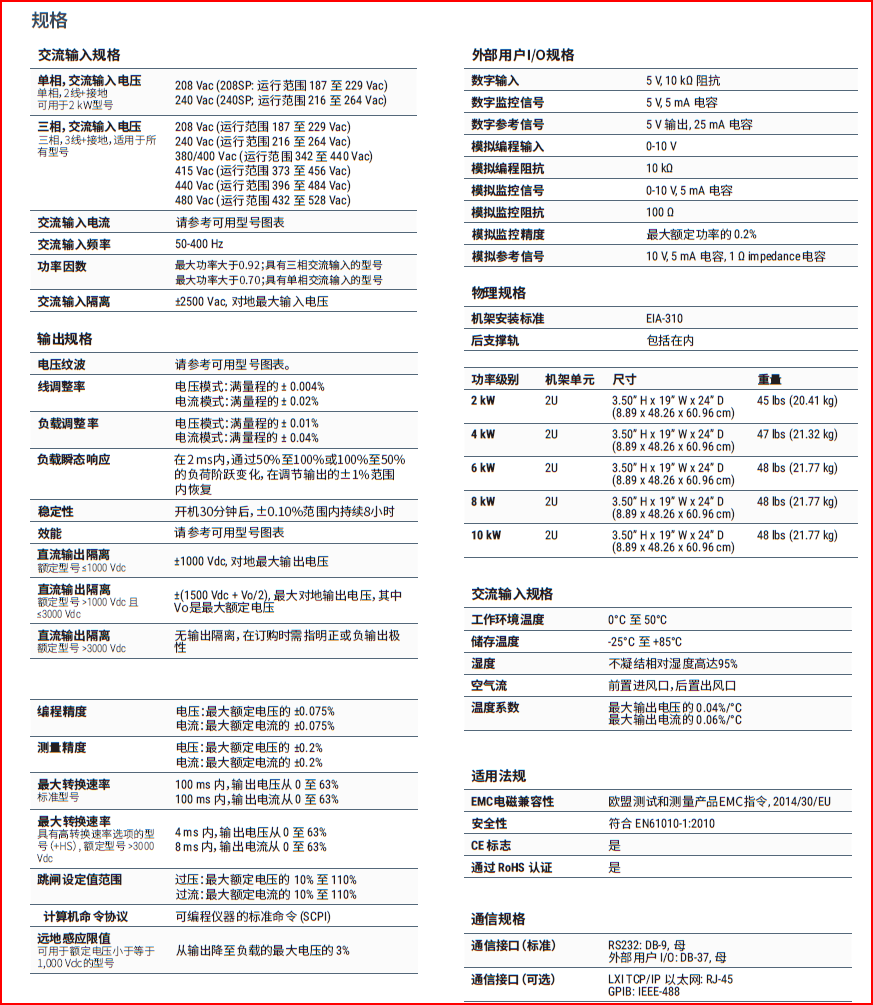

屏幕截圖 2021-12-15 140856.png
