力科WavePro HD高精度示波器捕獲一切細節-云帆興燁

Chestnut Ridge, N.Y., May 8, 2018

Chestnut Ridge, N.Y., May 8, 2018 - TeledyneLeCroy發布WaveProHD高精度示波器，它首次結合了HD409612位高精度技術和8GHz帶寬，實現了低噪聲和高信號保真度。WavePro HD示波器具有高達5Gpts的快速響應和易于瀏覽的采集存儲器，這也是業界首創，可以長時間捕獲極其精細的波形細節，深入而強大的分析工具包可以快速洞察系統的行為。

WavePro HD 12位示波器特別支持工程師開發尺寸更小、速度更快和功耗更低的移動和手持設備和高速、深度嵌入式計算系統和數據中心，這些系統的共同特點包括模擬傳感器輸入、具有極低電壓電源軌的電源配送網絡（PDN）以及高速CPU和串行數據接口。這就要求示波器在高采樣率下具有高分辨率、低噪聲、高帶寬和長捕獲時間的獨特組合，以完成系統的全面調試。

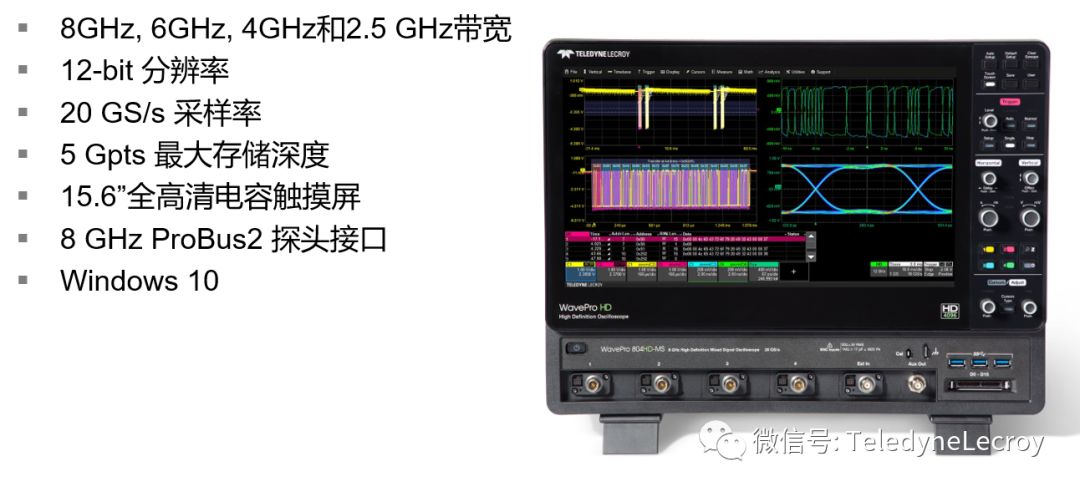

所有WavePro HD示波器都配備15.6寸、1920x 1080電容式觸摸屏和Teledyne LeCroy強大的MAUI用戶界面，可以實現直觀、高效的多點觸控操作。WavePro HD有四種型號，帶寬從2.5 GHz到8GHz，均具有高達20 GS / s的采樣率。

HD4096高精度技術遇上 8 GHz 帶寬

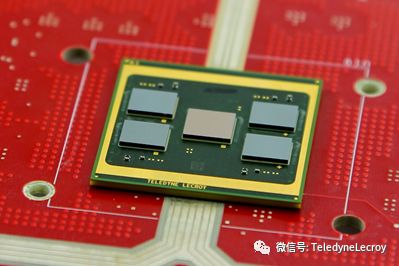

WaveProHD的核心是一個新的8-GHz芯片組，包括一個低噪聲前端放大器和一個12位ADC，該芯片組與新型低噪聲、高帶寬系統架構緊密集成，可在業界首款8 GHz 、12位示波器中充分發揮HD4096高精度技術的潛力。與之競爭的儀器不是簡單地將10位或12位ADC放入傳統的8位信號路徑，就是使用軟件技術犧牲帶寬以獲得更高的分辨率，WavePro HD的HD4096技術在全帶寬下提供最高分辨率和最低噪聲，沒有任何的折中平衡。

新一代長存儲架構

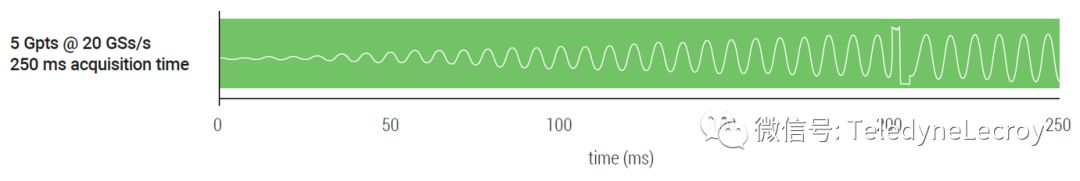

借助WavePro HD的新一代信號采集和存儲管理架構，5G樣點采集速度快且響應迅速。同時，WaveProHD的MAUI高級用戶界面可以輕松查找、瀏覽并全面分析感興趣的波形特征，WaveProHD可以20 GS/s的全采樣率采集250 ms，并始終保持12位分辨率。

最佳的深度嵌入式計算系統調試

在WavePro HD中，高分辨率模擬輸入通道可與可選的混合信號示波器（MSO）數字輸入通道相結合，捕捉各種模擬傳感器、數字邏輯、電源軌、串行數據和其他信號，串行數據觸發、解碼、測量/圖形和眼圖（TDME）選項對標準分析工具做了全面增強。因此，WavePro HD可在任何高速和低速信號（包括電源配送網絡（PDN）信號，模擬傳感器輸入、數字和串行數據信息）之間執行業界最佳的長時間捕獲因果分析，當與Teledyne LeCroy功能強大的深度分析工具箱配合，可以完成高速串行數據抖動分析和一致性測試，用戶可輕松獲得深度嵌入式計算系統的理想調試和分析方案。

無與倫比的電源完整性驗證

WavePro HD的高帶寬和高垂直分辨率非常適合測量和分析芯片和系統PDN行為，高帶寬意味著高速芯片效應（如地彈）的精確表征，而WavePro HD的高動態范圍和0.5％增益精度確保了對諸如軌道塌陷等噪聲敏感測量的信心。極低的本底噪聲與頻譜分析工具相結合，有助于提取和識別最細微的PDN干擾源，RP4030 4 GHz電源完整性探頭通過靈活的連接前端與原始信號路徑相連接，實現了WavePro HD無與倫比的電源完整性驗證能力。

EMC脈沖表征

在EMC實驗室中，WavePro HD巧妙地結合了2.5或4GHz帶寬和非常高的采樣速率和分辨率，能夠實現極其準確的脈沖特性表征。同時，在測試臺上，系統設計人員必須從密集的電磁環境中識別出EMI干擾源，WavePro HD的超低噪聲和直觀的頻譜分析功能相結合，組成了強大的干擾搜索工具。

串行數據抖動和噪聲分析

對于串行數據分析來說，12位分辨率、低本底噪聲和極低的時基抖動（60 fs）為WavePro HD在抖動和噪聲測量方面帶來巨大優勢。可選的SDAIII CompleteLinQ軟件包含業界最完整的串行數據抖動和垂直噪聲分析工具，而可選的QualiPHY串行數據一致性軟件包可輕松進行物理層一致性驗證。

ProBus2接口支持8GHz帶寬

WavePro HD配備新的支持8GHz帶寬、兼容BNC的ProBus2探頭接口，新的8GHz和6GHz ProBus2探頭可以直接連接到WaveProHD示波器，也可以兼容其他Teledyne LeCroy示波器上的4 GHz ProBus接口。此外，ProBus兼容探頭還可以與新型ProBus2接口配合使用，無需適配器，確保ProBus 2接口與Teledyne LeCroy廣泛的現有探頭兼容。
