力科示波器宣布將其 CrossSync PHY 技術擴展到采用 USB Type-C 連接器的 USB4信號傳輸。CrossSync PHY 使來自力科示波器的波形能夠與協議分析儀數據一起查看，電氣和協議信息具有完整的時間相關性，可實現簡單而強大的驗證和問題根源分析。

與前幾代 USB 相比，USB4 以更高的速度傳輸數據并提供更高的功率。為實現這一點，USB4 設備在連接后與主機進行協商，以在主機和設備之間建立最快的數據傳輸。只有主機和設備之間成功完成一系列鏈路協商步驟后，才能通過 USB Type-C 電纜實現完整的 40 Gb/s 數據傳輸。未能完成必要的步驟會導致鏈路協商失敗并降低最大數據傳輸速度。

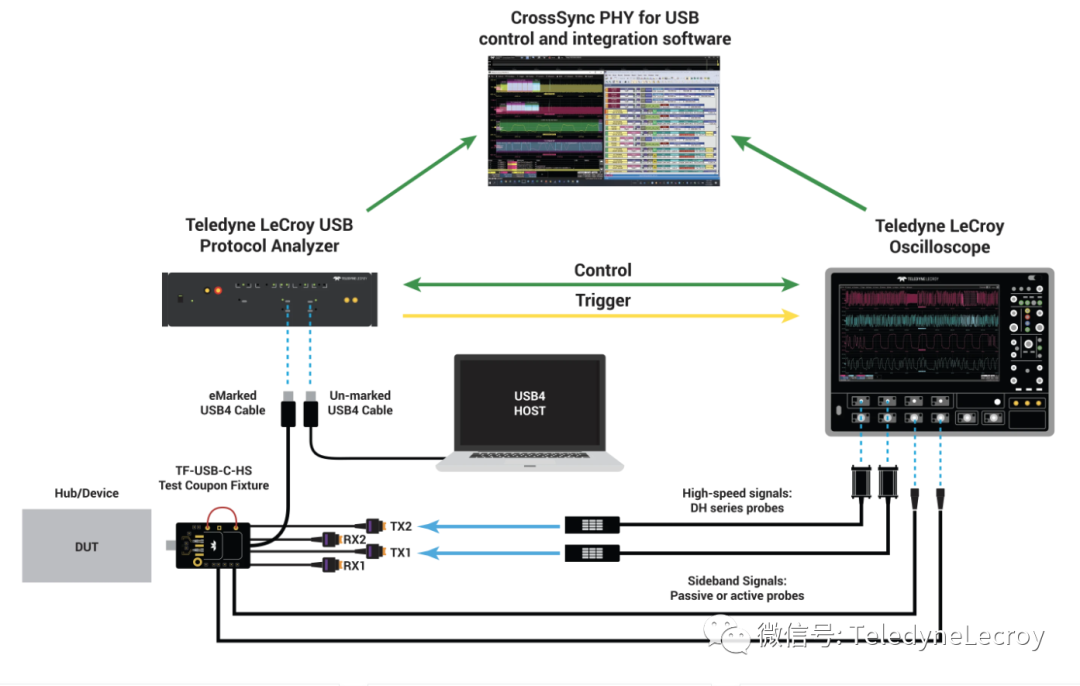

這些故障很難調試，因為故障可能與電氣 (PHY) 相關、協議 (Logic) 相關或與兩者的組合 (PHY-Logic)相關。系統集成工程師需要同時使用力科示波器和協議分析儀來調試 PHY-Logic 層和鏈路協商問題。力科示波器之前發布的 TF-USB-C-HS 測試夾具支持通過力科示波器和協議分析儀探測 USB 信號。現在，可以將分別來自示波器和協議分析儀的數據集成到單個分析應用程序，從而允許同時評估 USB-C 物理層和協議邏輯層。

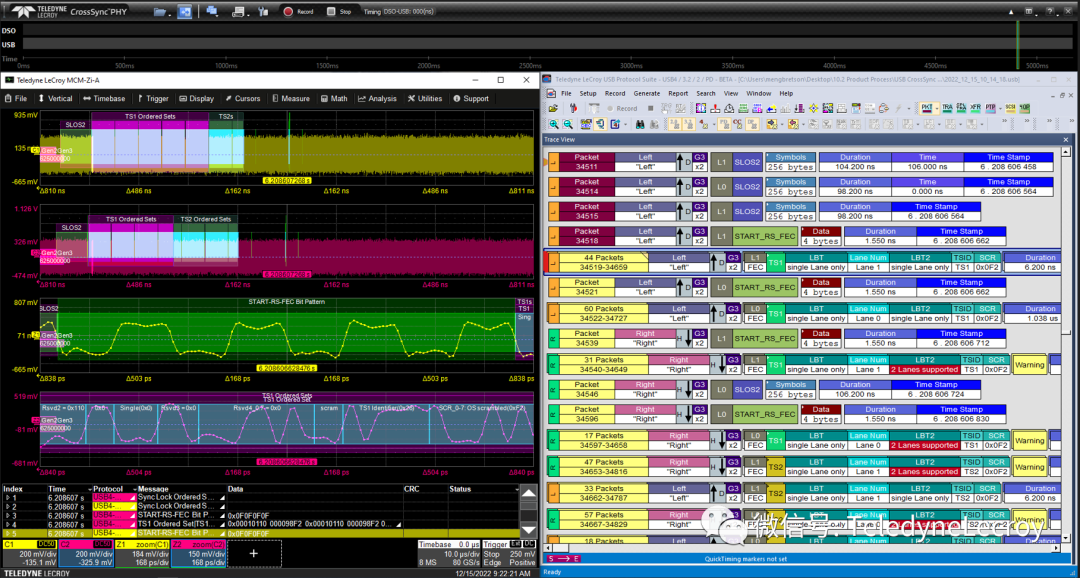

CrossSync PHY 技術使力科示波器用戶界面可以直接與行業標準的力科CATC協議數據一起查看。USB4 CrossSync PHY 軟件選項允許以力科獨有的時間相關方式觸發、查看、導航和分析示波器和協議分析儀數據——快速識別實時鏈路中的問題并加快新產品的上市時間 .
